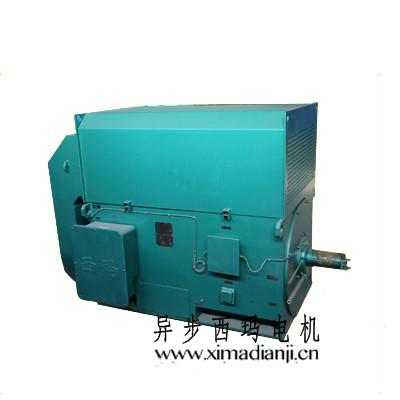

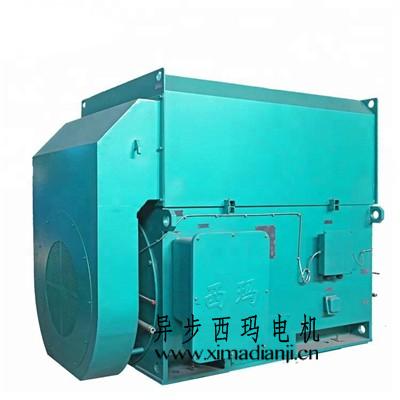

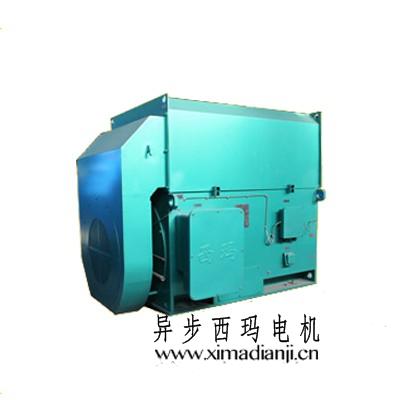

YKK系列6KV高压电机
YKK系列高压三相异步电动机为封闭带空—空冷却的鼠笼型转子异步电动机,结构合理,工艺先进,具有高效节能,噪音低,振动小,行动可靠,安装维修方便等优点。 该高压电机采用箱式结构,机座采用钢板焊接而成,重量轻,钢度强,电动机顶部安装封闭式空空冷却器,拆装方便,便于电机的安装和修理。定子采用压装结构,定子绕组采用F级绝缘材料,端部有可靠的固定绑扎,在制造过程中经过多次匝间脉冲电压试验及对地耐压试验,并采用引进国外先进真空压力浸漆无溶剂漆工艺(VPI)处理,因此,电机的绝缘性能优良可靠,机械强度好,防潮性能强。鼠笼转子采用先进可靠的铸铝工艺制造而成。轴承有两种形式,一种是球轴承,一种是圆柱滚柱轴承,依电机功率大小转速而定。基本防护等级为IP54,也可按订货要求提供IP55等级的电机。 该系列电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755-2000 <<旋转电机额定和性能>>, 机械行业标准JB/T10315.2及相关IEC60034-1标准,同时可定制俄罗斯GOST标准系列及美国NEMA标准 。电动机的基本安装方式为卧式带底角(IMB3),也可定制IMV1 IMB35等安装方式 工作制为连续工作制(S1)。目前该产品能耗低 运行稳定 ,得到市场客户广泛认可。
品牌 :西玛/SIMO
结构形式:鼠笼型,箱体结构
机座中心高
355-1120MM
电压范围
3kV, 6kV, 10kV, 11kV, 可定制
功率范围
160KW--12000kW
电机极数
2P, 4P, 6P, 8P, 10P, 12P 16P
电机转速
375RPM-3000RPM
额定频率
50HZ (可设计成变频)
安装方式
IMB3, IMB35, IMV1
轴承品牌
SKF, FAG或ZWZ品牌
轴承型号
根据电机规格计算型号(请与销售确认)
额定电流
与销售确认
电机效率
与销售确认
电机功率因素
与销售确认
电机扭矩
额定功率*9550/转速
防护等级
IP44, IP54, IP55等
绝缘等级
F级,H级
温升等级
B级考核
冷却方式
IC611,IC616
机座材料
钢板焊接(Q235)
润滑脂牌号
3号锂基脂或润滑油
润滑油品牌推荐
美孚,壳牌,长城
绝缘漆及绝缘材料品牌
太湖,巨峰等
接线盒材质
金属(大小可定制)
出线位置
轴伸端视之,右出线(可定制左出线)
出线盒个数
2-3个
电缆尺寸
根据电流大小或根据客户要求定制
定子轴承测温装置
PT100(定子6个,轴承2个)
空间加热器
标配
生产周期
45个工作日
质保期
12个月
